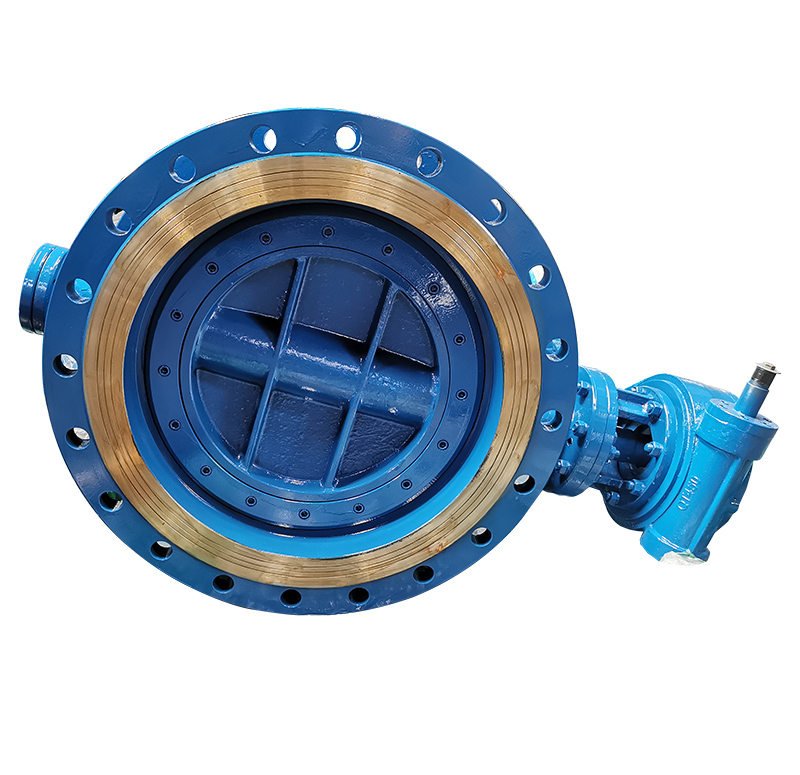

D341X-10/16法蘭渦輪蝶閥介紹：
法蘭渦輪蝶閥的蝶板安裝于管道的直徑方向。法蘭渦輪蝶閥結構簡單、體積小、重量輕。只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。
D341X-10/16法蘭渦輪蝶閥適用范圍：
法蘭渦輪蝶閥適用于發生爐、煤氣、天然氣、液化石油氣、城市煤氣、冷熱空氣、化工冶煉和發電環保、建筑給排水等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上，用于調節和截斷介質的流動。
D341X-10/16法蘭渦輪蝶閥主要零件材料：
型號 | 閥體 | 蝶板 | 閥桿 | 閥座密封圈 |
D341X | QT450 | QT450 | 2Cr13 | 丁腈橡膠 |
D341X-10/16法蘭渦輪蝶閥主要性能參數：
型號 | 公稱壓力 ﹝MPa﹞ | 試驗壓力﹝MPa﹞ | 適用溫度 | 適用介質 | |
殼體 | 密封 | ||||
D341X | 1.0 | 1.5 | 1.1 | ≤80℃ | 水、油品、 污水、海水 |
1.6 | 2.4 | 1.76 | |||
D341X-10/16法蘭渦輪蝶閥主要外形尺寸：
公稱通徑DN(mm) | 尺寸 | ||
L | D0 | H | |
50 | 108 | 135 | 175 |
65 | 112 | 135 | 175 |
80 | 114 | 135 | 190 |
100 | 127 | 160 | 200 |
125 | 140 | 160 | 215 |
150 | 140 | 160 | 215 |
200 | 152 | 240 | 310 |
250 | 165 | 280 | 310 |
300 | 178 | 320 | 340 |
350 | 190 | 320 | 355 |
400 | 216 | 320 | 535 |
450 | 222 | 320 | 540 |
500 | 229 | 360 | 590 |
600 | 267 | 360 | 650 |
700 | 292 | 360 | 710 |
800 | 318 | 400 | 815 |
900 | 330 | 400 | 870 |
1000 | 410 | 400 | 940 |
1200 | 470 | 400 | 1020 |
1400 | 530 | 400 | 1270 |
D341X-10/16法蘭渦輪蝶閥特點:
1、啟閉方便迅速、省力、流體阻力小，可以經常操作。
2、結構簡單，外形尺寸小，結構長度短，體積小，重量輕，適用于大口徑的 閥門。
3、可以運送泥漿，在管道口積存液體少。
4、低壓下，可以實現良好的密封。
5、調節性能好。
6、全開時閥座通道有效流通面積較大，流體阻力較小。
7、啟閉力矩較小，由于轉軸兩側蝶板受介質作用基本相等，而產生轉矩的方向相反，因而啟閉較省力。
8、密封面材料一般采用橡膠、塑料、故低壓密封性能好。
9、安裝方便。
10、操作靈活省力，可選擇手動、電動、氣動、液壓方式。
